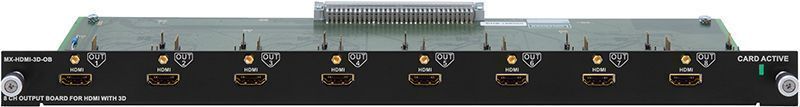

MX-HDMI-3D-OB обеспечивает восьмиканальные выходы HDMI 1.4a с поддержкой DVI и HDCP, поддерживающие все форматы 3D . Плата вывода доступна с дополнительными аудиоразъемами: для расширенных функций аудио доступны цифровые S / PDIF или аналоговые стереоразъемы , а плата также управляет эмбедированными аудиосигналами HDMI. Расширенные профессиональные функции и функции , такие как режим включения / выключения HDCP, точная повторная синхронизация пикселей, расширенное управление EDID и детектор кадров, интегрированы для профессиональной и безопасной установки и эксплуатации.

Опция цифрового звука S / PDIF:

• Разъем S / PDIF для каждого порта
• Двунаправленные конфигурируемые разъемы S / PDIF:
• звук может быть деэмбедирован из сигналов HDMI или
• звук может быть эмбедирован (или заменен) в сигнал HDMI

• Двунаправленный конфигурируемый аналоговый стерео порт с 5-полюсным коннектором Phoenix
• Стереозвук PCM с частотой до 96 кГц можно деэмбедировать из сигналов HDMI.
• Оцифрованный звук (PCM 48 кГц) может быть эмбедирован (или заменен) в сигнал HDMI.
• Регулировка громкости, усиления, баланса, низких и высоких частот
• Инвертирование фазы, фильтр постоянного тока и опция снятия акцента

• 1920x1080 при 120 Гц / 4: 4: 4, 4096x2160 при 30 Гц / 4: 4: 4 или 60 Гц / 4: 2: 0 максимальное разрешение (300 МГц)
• Дополнительные надстройки для эмбедирования и деэмбедирования цифрового или аналогового аудио
• Регулируемые настройки аналогового звука (громкость, усиление, баланс)
• Дополнительные надстройки для эмбедирования и деэмбедирования цифрового или аналогового аудио
• Детектор кадров (детальный анализ таймингов видео)
• Выход высокой мощности DVI 5 В (для оптоволоконных адаптеров и т. Д.)
• Совместимость с HDMI 1.4, HDCP 1.4 и DVI 1.0
• Расширенное управление EDID
• Поддерживает форматы сигналов HDMI 4K (4K UHD @ 30 Гц RGB 4: 4: 4 или @ 60 Гц YUV 4: 2: 0, до 9 Гбит / с)
• Поддерживает форматы сигналов HDMI 3D (упаковка кадров, бок о бок и верх-низ)
• Поддерживает сигналы глубокого цвета (24/30/36 бит RGB / YCbCr 4: 4: 4)
• Точная повторная синхронизация пикселей
• Без сжатия видео
• Совместимость с HDCP 1.4
• Несжатое видео со скоростью передачи данных до 9 Гбит / с (пиксельная частота 300 МГц)
• Поддерживает все встроенные аудиоформаты (включая аудио с высоким битрейтом PCM, Dolby Digital и DTS)
• Встроенный генератор тестовых таблиц видео
• Нет задержки сигнала, нулевая задержка кадра
